::产品概述::

Studiomill 3D铣床

10步简单操作让你从虚拟世界迈入现实

创建3D数控原型、模型和零部件。
Studiomill 3D铣床帮助您的CAD电脑模型轻而易举地转换为高品质的CAM原型、模型及零件。

StudioMill铣削测量机能够进行2D、3D和虚拟5轴建模，可创建简单或复杂的零件并促进建模过程中每一阶段的学习。

Studiomill特别适合用作桌面指导性数控工具，提供通用3D数控零件的快速生产。捆绑软件专用于CAD CAM的教学与学习。

Studiomill采用创新的5轴安装功能创建高度复杂的形状，这些复杂的几何形状在传统数控机床的基础上是无法完成的，它是Studiomill硬件和软件整合运用的结果。Studiomill支持所有主要的CAD软件，包括ProDesktop和Solidworks。

依照我们简单的设置向导，用户只需短短几分钟便可生成复杂的形状。

StudioMill支持所有主要的CAD软件，并依据其自身的目的建立了PathingCNC的软件模拟和执行建模过程。支持的行业标准.STL，DXF的文件格式PathingCNC软件，允许在一个虚拟的工具环境，快速和轻松地定制以满足您所要求在建模过程，您可以查看和操作您的CAD模型。该软件允许更高级的用户在建模过程中具有完整的控制权，但也给新手用户提供了一定程度的援助。PathingCNC兼容Windows®XP / Vista / 7操作系统。

Studiomill 可作为一个完整的指导性CAD CAM解决方案。

Studiomill支持所有主要的CAD软件，其中包括ProDesktop和Solidworks，协同PathingCNC软件用于模拟和控制建模过程。

PathingCNC软件界面直观，简单易学，用户可在一个虚拟的工具环境中查看和操作CAD模型，并能够快速、轻松地定制建模过程，以满足您的特定需求。该款软件允许高级用户实现建模过程中的完整控制，同时为新用户提供一定程度的协助。PathingCNC软件与Windows7和Windows XP系统兼容。

1.简单的软件

• 软件界面直观，易于学习。
• 软件应用机器兼容Windows XP/Vista/7 操作系统
• 为有经验的用户提供高级功能
• 一体机控制（直接通过USB）

2.大型工具的选择

• 支持多种工具尺寸。
• 机器提供各种切削工具
• 快速、易于更改
• 长而宽的工具用于切割多余的材料，能够快速打造模型
• 短而窄的工具用于打造复杂细节的模型
• 粗糙模型可使用一个大的快速工具建立
• 成品模型可使用一个小工具建立

3.长轴

• 使用超小的刀具到达切削区的每一个部分
• 小刀具打造非常小的复杂模型
• 结合大的切削刀具可产生非常高的材料去除率，并由此加速模型周转时间

4.行业标准夹头系统

• 方便快捷地更换刀具

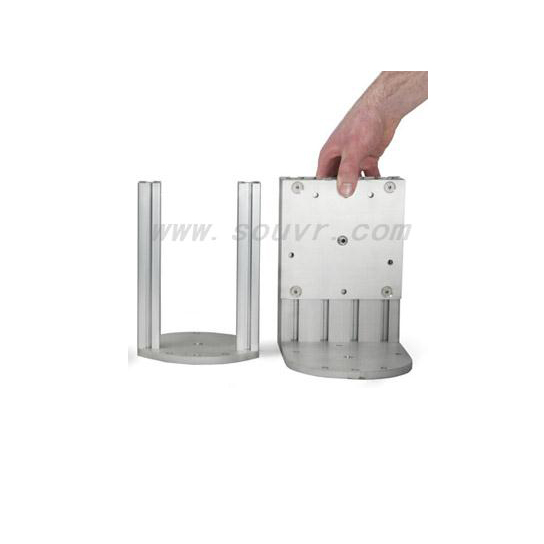

5.5轴安装

• 虚拟5轴切削
• 模型顶部的细致切削

6.标准底板

• 对于一般用途的切割
• 快速连接
• 适合各种形状和大小的材料
• 开始为4轴切割，转为5轴板进行虚拟5轴切削

7.平直部分安装

• 使用片材
• 快速连接
• 特别适合于切割2D模型

8.三爪卡盘

• 用于圆柱形材料
• 快速连接和调整
• 特别适合于精确对准圆柱型材料
• 特别适合于多面和3D旋转切削

9.四爪卡盘

• 用于块料
• 快速连接和调整
• 特别适合于精确对准块材
• 特别适合于多面切割和3D旋转切削

10.宽敞的工作区

• 处理大型模型
• 220毫米高x 160毫米直径

在Pathing CNC中查看并操作您的3D模型
StudioMill支持所有主要的CAD软件，并利用其自身的内嵌PathingCNC软件模拟并执行建模过程。支持行业标准.stl .dxf文件格式，PathingCNC软件可使用户在一个虚拟的工具环境中查看和操作CAD模型，并能够快速、轻松地定制建模过程，以满足您的特定需求。该款软件允许高级用户实现建模过程中的完整控制，同时为新用户提供一定程度的协助。

PathingCNC兼容Windows®XP / Vista / 7操作系统

使用我们的软件可进行以下操作：

1.导入CAD文件

• 支持行业标准文件格式。
• 在您选择的软件包内创建一个2D或3D CAD模型
• Solidworks, Rhino 3D, Creo elements/pro, Inventor, Pro desktop
• 采用行业标准格式的其中之一进行保存
• 导入2D或3D文件
• 只需点击几下即可完成

2.选择材料

• 自动设置所选材料的切削参数，以进行简单、快速切割
• 高级功能允许更有经验的用户和异类材料的自定义设置

3.选择安装

• 自动设置选定安装的坐标系
• 选定安装显示在图形区域
• 位于安装中材料的视觉反馈

4.缩放/旋转模型

• 准确地按1:1的比例处理模型
• 按照所需的大小比例缩放模型
• 以优秀的切割方向旋转模型
• 自动检测对于工作区尺寸过大的模式

5.设置材料尺寸

• 轻松选择块料或圆柱型材料
• 自动设置螺杆最低容许尺寸
• 自动设置材料最低尺寸
• 自动检测对于工作区尺寸过大的模式
• 说明将在切割过程中去除的材料

6.设置切割策略

• 通过单次点击设置切割策略
• 选择单面、双面、多面和旋转战略
• 高级设置允许自定义基本的切割策略

7.选择工具

• 利用工具库可快速设置工具
• 标记工具图有助于轻松识别物理属性并正确输入相应的参数
• 轻松管理工具；新工具可用时进行添加

8.生成切割路径

• 3个层次的模型细节之间轻松转换
• 用一个简单的控制实现对模型细节的精细控制
• 自动生成切割路径
• 切割路径的预览显示在图形区域

9.一体机控制

• 无需额外软件
• 均包括在一个包装中
• 自动坐标系设定

材料
Studiomill铣削测量机提供了一个宽敞的工作区域，适合大多数小型到中型的CAD / CAM任务，能够容纳多种价格低廉的材料，包括标准的塑料（ABS，TryCut）模型板、模型蜡、木材、树脂和泡沫。片材和块料都可使用。

Studiomill系统组件

• Studiomill用户手册
• Studiomill软件光盘
• 控制器
• 电缆连接器
• 块料支架
• 5轴座架
• 标准底板
• 2D底板
• 六角键设置
• 紧急停止开关
• 切削刀具
• 教程指导

::应用范围::

适用于教育、机械、模具设计、医疗器械、汽车制造、建筑、超精密零件制造、逆向工程辅助、真空成型、考古等诸多领域。

::技术特征::

• 能够进行2D、3D和虚拟5轴建模
• 可创建简单或复杂的零件并促进建模过程中每一阶段的学习
• 支持所有主要的CAD软件，包括ProDesktop和Solidworks
• 允许高级用户实现建模过程中的完整控制，同时为新用户提供一定程度的协助

::产品规格::
